YC6CG -400 N5LC
Raqam quvvat: 400 kV
Gaz manbai: tabiiy gaz (ch485% dan katta yoki teng)
Voltaj chastotasi: 400V / 50hz
Mahsulotni kiritish

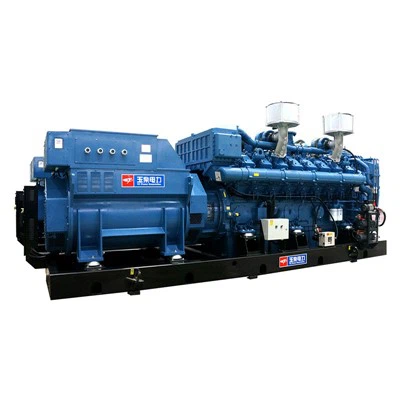

YC6CG -400 N5LC seriyali gaz generatori o'rnatilgan bir hujjati - Yuchchia tomonidan mustaqil ravishda ishlab chiqilgan bir hujjati bo'lib, u uydan va chet eldan kelgan texnologiyalarni joriy etadigan va bozor amaliyotining yillarini birlashtiradi. Jihoz Yuchayning mexanik taraqqiyoti tomonidan qat'iy tasdiqlangan va standartlashtirilgan yong'inni ishlab chiqish texnologiyasi bilan optimallashtirilgan etuk gaz nazorati tizimini qabul qiladi. Ushbu gaz generatorining to'plamlari yuqori ishonchlilik, yuqori samaradorligi va atrof-muhitni muhofaza qilish va atrof-muhitni muhofaza qilish xarajatlari va turli foydalanuvchilarning ehtiyojlarini qondirish xususiyatlariga ega.
Yuqori ishonchlilik
Yupo'rlangan mahsulotlar dizayni va ishlab chiqarish maydonchasi, Yuchayoy gaz generatorlari, tsilinderlar, taranqlar va umumiy asoslar, bu mahsulotlarning ishonchliligi va mustahkamligini oshiradi.
01
Samarali va ekologik toza
Kam energiyani yoqish, havo yoqilg'ining aniqlanishi, kislorodlilik kamovalarini, kislorodlilik kamaydi, kislorodlilik kamogizi, kislorod sensori nazorati va barqarorlikni boshdan kechirish va ishlamay qolishning pasayish va barqarorlikni boshdan kechirish va past ko'rsatkichlar pastligini va past emissiyani ta'minlashni va past chiqindilarni kam sonli.
Gaz dvigateli Yuchayning patentlangan orqa peamerasi va to'rtta valfli texnologiyalar va elektr uzatish tizimining haroratini samarali kamaytiradi va operatorlar va tabiiy muhitga do'stona munosabatda bo'ladi.
02
Tibbiyotning past narxi
Yuchayning patentlangan silindrini, piston halqalari va klapanni muhrlash texnologiyasi, yog 'moyi iste'mol qilish darajasi sezilarli darajada kamayadi va yog'lash moyining almashtirish tsikli 1000 soatdan oshadi. Gaz generatori to'plamlari universal va komponentlarni saqlash oson, elektr energiyasini ishlab chiqarish uchun texnik xarajatlarni sezilarli darajada kamaytiradi.
03
Xavfsizlikni himoya qilish
Mustaqil va etuk bloklarni boshqarish tizimini qabul qilish, boshqarish tizimi barqaror va har bir tsilindr real vaqt rejimida umumiy holatni kuzatish uchun taqillatish monitoringi bilan jihozlangan. Qisqichbaqasimon va qabul qilish quvuridagi portlashning isbotlangan klapanlarining konfiguratsiyasi butun mashinaning xavfsizligini ta'minlaydi.
04
Generator
Generator yuqori energiya ishlab chiqarish samaradorligining afzalliklari, past harorat ko'tarilishi, past to'lqinlar buzilishi darajasi, yaxshi dinamik ko'rsatkich va AVR parallel operatsiyalari. Bu birinchi darajali ishonchlilik va chidamlilikka ega va turli xil qattiq muhitlarning talablariga javob berishi mumkin.
05
Standart konfiguratsiya oralig'i
|
Yo'q. |
Element nomi |
Birlik |
Miqdori |
Yo'q. |
Element nomi |
Birlik |
Miqdori |
|
1 |
Gaz dvigateli | Minora |
1 |
6 |
Mahalliy boshqaruv kabineti | Bo'lak |
1 |
|
2 |
Valf guruhi | Sozlamoq |
1 |
7 |
Silencer, gofrirovka qilingan trubka | Sozlamoq |
1 |
|
3 |
Generator | Bo'lak |
1 |
8 |
Saqlash batareyasi | Sozlamoq |
1 |
|
4 |
Umumiy asos | Bo'lak |
1 |
9 |
Tasodifiy asbob |
Sozlamoq |
1 |
| 5 | Moslashuvchan birlashma | Bo'lak | 1 | 10 | Tasodifiy ma'lumotlar | Sozlamoq | 1 |
| 1. Suv idishining radiator tarkibiy qismlari ixtiyoriydir. 2 |
|||||||
Boshqarish funktsiyasi
|
Asosiy funktsiya |
Quvvat tugmasi, Boshlash, to'xtatish, favqulodda to'xtash, yoqish / o'chirish va boshqalarni boshqarish va boshqalar. |
|
Displey funktsiyasi |
Fazaviy kuchlanish, qatorli kuchlanish, joriy, chastota, faza ketma-ketligi, harakatlanuvchi elektr, tezlik, yog ', elektr toki, elektr stavkasi, birlashtirilgan stantsiyalar, batareya kuchlanishi va boshqalar. |
|
Himoyalash funktsiyasi |
Haddan tashqari, pastki chastota, chastota, haddan tashqari olib tashlangan, kuchlar, past neft bosimi, yuqori suvning yuqori harorati, zaryadlashning yuqori burilishi, zaryadlash etishmovchiligi, zaryadlash etishmovchiligi, zaryadlash etishmovchiligi va hk. |
Birlik hajmi va vazni
| Jihoz sof o'lchamlari va sof og'irligi | Uzoq / a | Kenglik / b | Yuqori / c | Vazn |
|
4107mm
|
1633mm
|
2111 mm
|
8890 kg
|
Izoh: Yuqoridagi ma'lumotlar va ma'lumotlar mahsulotni yangilash bilan yangilanadi va Yuchay texnik o'zgarishlar qilish huquqini o'zida saqlab qoladi.
Issiq teglar: YC6CG -400 N5LC Ochiq Frame gaz generatorlari, Xitoy YC6CG -400 -400 -400 N5LC Gaz generatori to'plamini ishlab chiqaruvchilar, etkazib beruvchilar, zavod
| Generator belgilanadi parametrlar | |
| Model |
YC6CG -400 N5LC
|
| Baholangan kuch |
400 kw / 500kva
|
| Baholangan tezlik |
1500r / min
|
| Ratsion kuchlanish |
400V
|
| Oqim oqimi |
720A
|
| Chastota |
50 soat |
| Pf | 0. 8 (Lagging) |
| Generatorning samaradorligi |
32,2% dan katta yoki teng
|
| To'liq yuk ostida yoqilg'i sarf darajasi |
153m³/h
|
| Shovqin |
110db (a) @ 1 m dan kam yoki teng
|
| Dastlabki usul | Elektr stansiya |
| Vazn |
8890 kg
|
| Dvigatel parametrlari | |
| Model |
YC6C750N-D30
|
| Baholangan kuch |
500 kV
|
| Baholangan tezlik |
1500r / min |
| Silindrlar |
6 |
| Tur | Darvozada, to'rtta zarba, suv bilan sovutilgan |
| Bore × urish (mm) |
200 mm × 210mm
|
| Ko'chmasin (l) |
39.5L
|
| Siqilish darajasi |
11.5:1
|
| Nazorat tizimi | ECU elektron boshqaruvi |
| Yog 'iste'moli darajasi |
0 dan kam yoki teng}. 3G / kVt soat
|
| Sovutish sig'imi (shu jumladan radiator) |
120L
|
| Yog 'sig'imi |
160L
|
| Ko'tarish muddati |
40000h
|
| Generator parametrlari | |
| Model |
Yc -400-4
|
| Ulanish | Uch bosqichli to'rtta simli tizim (y shaklidagi) |
| Bosimni tartibga solish usuli |
Avramoq
|
| Himoya darajasi darajasi |
IP21
|
| Izolyatsiya darajasi |
F
|
| Termal muvozanat parametrlari | |
| Silindr liner sovutish uchun issiqlik (± 8%) |
419K
|
| Dvigatel yog'i sovutish uchun salqin issiqlik (± 8%) |
109KW
|
| Yuqori haroratli sovutish tizimidagi sovutish suvi umumiy issiqligi (± 8%) |
528KW
|
| Internirli sovutish suvi (± 8%) |
146KW
|
| Kam haroratning past harorati (± 8%) umumiy issiqligi (± 8%) |
146 kVt
|
| Egzoz issiqlik (120 darajaga egilgan) (± 8%) |
332 kV
|
| Yordamchi uskunalarni energiya yo'qotish |
20kw
|
| Umumiy yorqin issiqlik (± 8%) |
61 kw
|
| Sovutish parametrlari | |
| Yuqori haroratli suv aylanishi suv oqimi darajasi |
52.2 m³/h
|
| Suv oqimining yuqori harorati harorati (± 2%) |
77,3 daraja
|
| Yuqori aylanma suvning harorati harorati (± 2%) |
86 ilmiy daraja
|
| Kam haroratli suv aylanishi suv oqimi darajasi |
52.2 m³/h
|
| Kam haroratning past harorati (± 2%) |
40 daraja
|
| Og'ir rulonning past harorati (± 2%) |
42.4 daraja
|
| Kirish va egzoz parametrlari | |
| Havoni iste'mol qilish hajmi |
3033 kg / h
|
| Gazni qabul qilish hajmi |
124 kg / h
|
| Cho'chak hajmi |
3157 kg / h
|
| Vorteksning orqa qator harorati (± 5%) |
460 daraja
|
| Sinov shartlari | |
| Gaz kaloriya qiymati |
9.1KWN / M³
|
| Metan hajmining tarkibi |
95% dan katta yoki teng
|
| Gaz harorati |
10 ~ 40 daraja
|
| Gaz namligi |
＜60%
|
| Gaz olish bosimi |
10 ~ 30kpa
|
| Havoni iste'mol qilish salbiy bosim |
> -3 KPA
|
| Chiqzul bosim |
<5kpa
|
| Mutlaq atmosfera bosimi |
101.30KPA
|
| Atrof-muhit harorati |
25 daraja
|
| Nisbiy namlik |
30% dan kam yoki unga teng
|
| Balandlik |
1000m dan kam yoki unga teng
|
| Izoh: Gaz generatorining barcha ma'lumotlar yuqoridagi sinov muhitida o'lchanadi. | |
